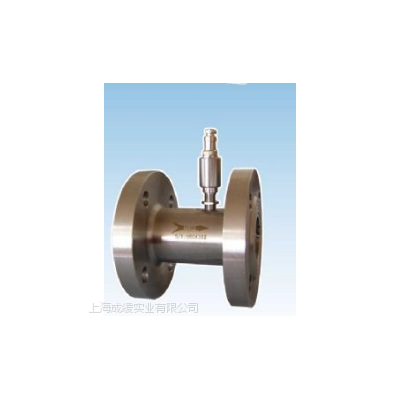

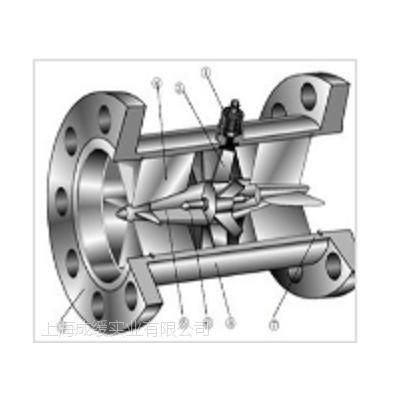

木桥农业LWGY-80系列智能涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。感应线圈磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10：1，精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

主要技术性能：

1.公称通径：（4～200）mm基本参数见表一；

2.介质温度：（-20～80）℃、（-20～120）℃；

3.环境温度：（-20～55）℃；

4.准 确 度：±0.2%、±0.5%、±1％；

5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6.供电电源：电压：12V±0.144V, 电流：≤10mA；

7.输出电压幅值：高电平≥8V，低电平≤0.8V；

8.传输距离：传感器至显示仪表的距离可达250米；

9.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10.显示方式：现场液晶显示瞬时流量和累计流量；

11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。

***LWGY型液体涡轮流量计产品特点
1. 所以设计、技术指标均达到国际***水准。确保产品高***度，一般为±0.5%R，***型可达±0.2%R；
2. 所有电子元件全是原厂原件、***铸版和焊接。机械部件全采用***数控加工确保重复性好，短期重复性可达0.05%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的***度，在贸易结算中是优先选用的流量计；
3. 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4. 可获得很高的频率信号（3~4kHz），信号分辨力强；
5. 范围度宽，中大口径可达1:20，小口径为1:10；
6. 结构紧凑轻巧，安装维护方便，流通能力大；
7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8. ***型传感器类型多，可根据用户特殊需要设计为各类***型传感器，例如低温型、双向型、井下型、混砂***型等
